国产嘉立创EDA

一、网站概况

嘉立创EDA是深圳嘉立创科技集团股份有限公司旗下的一款国产在线PCB设计工具，定位为面向电子工程师、学生和创客的一站式电路设计平台。它提供原理图设计、PCB布局布线、元件库管理、3D预览和团队协作等核心功能，并整合了立创商城与嘉立创的元器件库存、价格和制造服务。

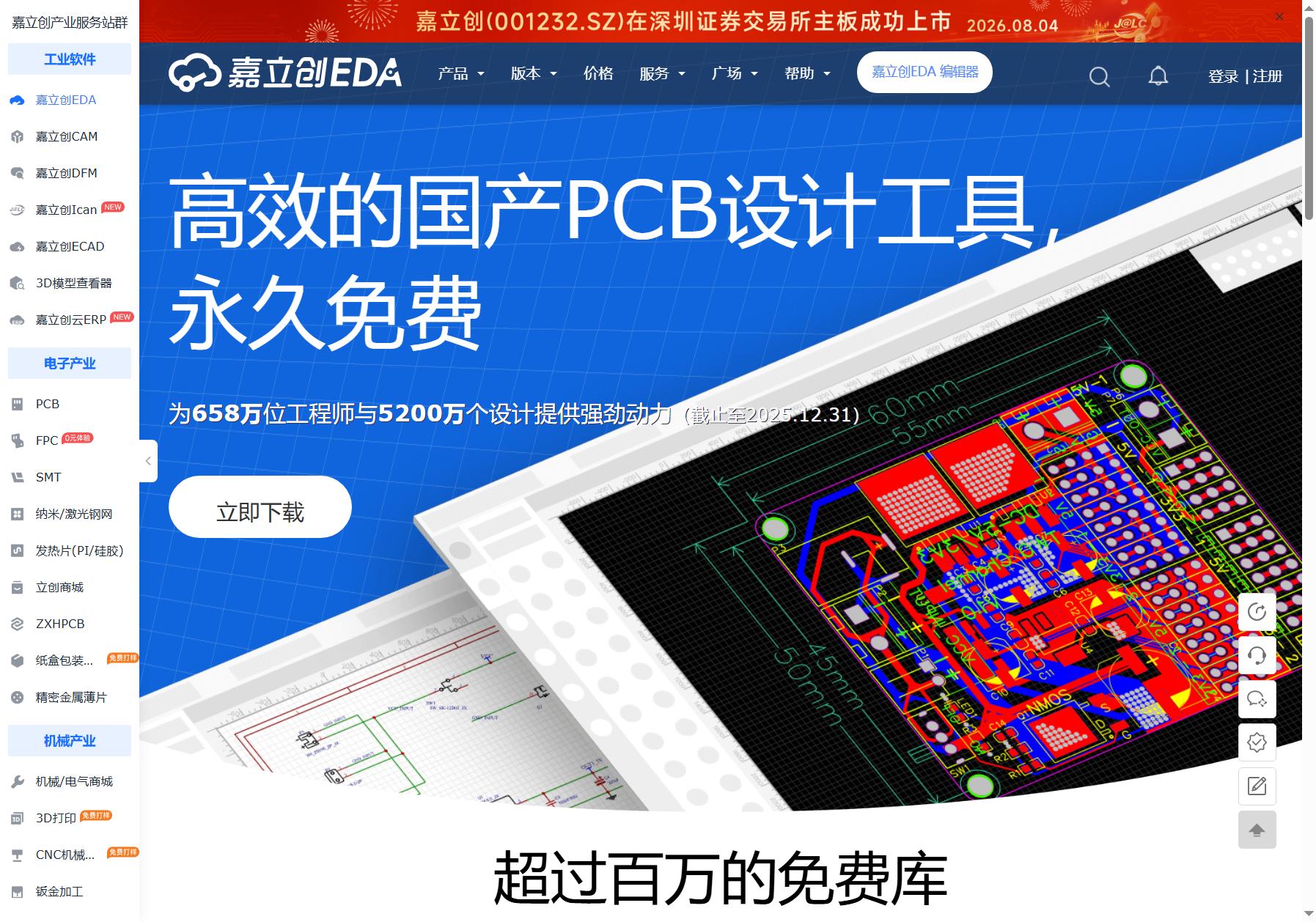

平台采用在线编辑器与桌面客户端相结合的方式，基础功能永久免费。截至2025年12月31日，官方数据显示已有658万位工程师使用，累计产生超过5200万个设计项目。元件库规模超过400万个，并且持续扩展，是目前国内用户量较大的PCB设计工具之一。

二、核心功能详解

原理图与PCB设计

嘉立创EDA提供完整的原理图绘制和PCB设计环境。用户可以从元件库中搜索、放置元件，完成连线、设置网络标签，再通过设计转换生成PCB。PCB编辑支持手动布线、自动布线、敷铜、尺寸检查和设计规则检查，适合从简单电路到中等复杂度项目的开发。

元件库与供应链整合

平台整合了立创商城和嘉立创元器件目录，收录超过90万种具有实时价格和库存信息的元器件。设计过程中可以直接查看元件库存、价格、数据手册和SMT信息，减少选型与采购之间的反复切换，缩短项目周期。超过400万个元件库中，既有官方维护库，也支持用户创建或导入自定义库。

3D预览与封装管理

嘉立创EDA内置3D预览功能，可以在设计阶段查看PCB和元件的立体装配效果，提前发现结构冲突。封装管理器支持批量修改封装、检查引脚对应关系，原理图库向导则能帮助用户快速创建标准符号。

工程与团队管理

用户可以创建私有或公开工程，数十万个开源工程可被参考、克隆。专业版提供团队管理、版本管理和多人协作，适合小组共同维护一个硬件项目，避免文件传递导致的版本混乱。

三、使用教程/操作指南

注册与登录

访问 lceda.cn，点击右上角“登录”或“注册”，使用手机号、微信或嘉立创集团账号完成登录。登录后选择进入专业版或标准版编辑器。

新建工程并绘制原理图

进入编辑器后新建工程，设置工程名称和公开/私有属性。在原理图页使用元件库搜索需要的器件，放置到画布并完成连线。建议先规划电源和地网络，善用网络标签减少连线交叉。

转换PCB并布局布线

原理图完成后，通过“设计”菜单转换为PCB。先设置板框，再摆放元件，尽量按功能模块分组。可以使用自动布线快速连通，再进行手动调整。完成布线后运行DRC检查，确保没有间距和短路问题。

3D检查与制造导出

打开3D预览检查装配效果，确认封装方向正确。导出Gerber、BOM和坐标文件，也可直接关联嘉立创PCB/SMT服务下单打样。

小技巧与注意事项

云端工程会自动保存，但仍建议定期导出本地备份。使用社区库时，量产前务必核对封装尺寸和数据手册。对于复杂电路，先克隆类似开源工程再修改，效率更高。

四、内容与资源质量

嘉立创EDA的元件库规模超过400万个，并保持持续更新。官方库大多经过审核，与立创商城实时同步的90多万种元器件具备真实库存和价格信息，数据准确度较高。开源工程数量达数十万个，覆盖单片机开发板、电源、电机驱动、无线模块等常见方向，适合学习和二次开发。

工具本身为国产正版软件，免费使用无需担心版权问题。开源工程的公开内容可供参考，但社区贡献的封装库质量可能存在差异，使用前需自行验证。平台的专业版和标准版均有版本更新记录，功能迭代相对稳定。

五、适用人群与场景

嘉立创EDA适合电子工程师、硬件开发团队、电子信息类专业学生、创客和DIY爱好者。中小学和高校电子课程也能使用它的免费资源进行教学。

典型使用场景

• 学生课程设计：用嘉立创EDA完成单片机最小系统、传感器模块的原理图和PCB设计，并直接下单打样。
• 团队远程协作：硬件小组通过专业版共享工程、分工修改原理图和PCB，利用版本管理避免冲突。
• 创客复刻项目：从开源平台克隆一个开发板工程，替换部分元件后快速生成自己的版本。

不太适合需要高速信号完整性仿真、复杂射频链路设计或芯片级版图的专业用户，也不适合完全离线的军工级开发环境。

六、优缺点分析

优点

• 永久免费，基础功能无限制，国内用户上手成本低。
• 元件库与立创商城、嘉立创制造深度整合，选型到打样链路顺畅。
• 云端协作和版本管理方便，适合团队和远程办公。
• 中文界面和教程丰富，社区开源工程可快速复用。

不足

• 高频、高速复杂设计的仿真能力弱于专业EDA软件。
• 在线编辑器依赖网络，离线桌面版功能略有限制。
• 社区贡献封装库质量不统一，需自行核对。
